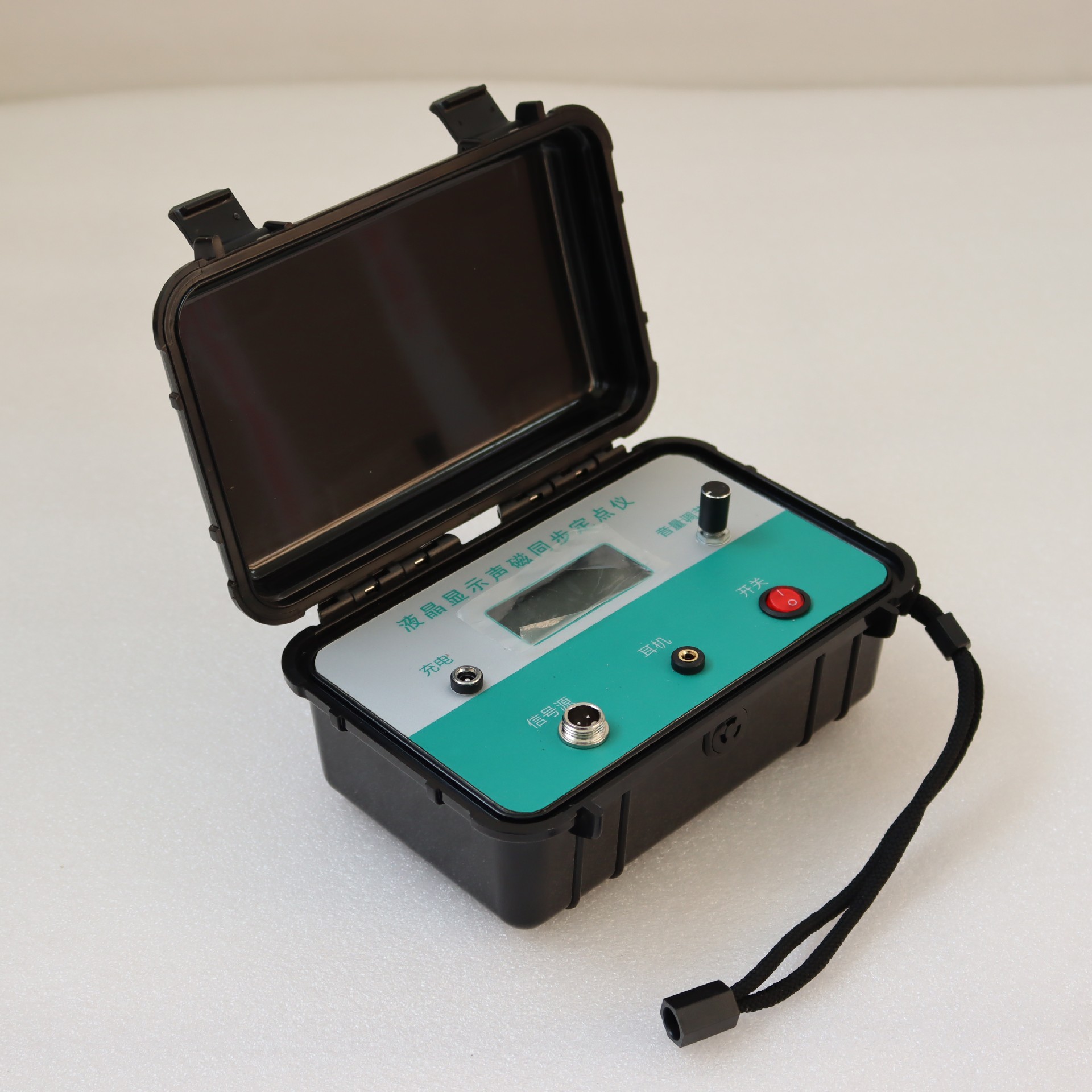

D20液晶顯示聲磁同步定點儀

一、產品概述：

定點儀采用聲磁同步法對電纜的高阻故障進行精確定位。

主要特點表現為通過電磁波的起始點和故障點產生的聲波的起始點的時間差值在故障點附近進行故障點精確定位。定點時以看聲磁標志，測聽聲音為主。

電路采用數字濾波技術，可以最大限度排除環境電磁和聲音雜波干擾。聲音清晰，判斷準確。

本儀器的另一顯著特點是結構緊湊、小巧、模塊化，便于攜帶，功能強大。

二、技術指標：

3吋LCD液晶顯示屏.

聲磁波形同步顯示

定點靈敏度1mV（1KHz信噪比4:1)

聲磁同步法精確定點精度: ±10cm

電磁法精確定點精度：±1m。

7.4V 2000ma鋰電供電

使用環境條件：-10～50℃ 90% RH

重量：2Kg

三、原理簡介：

本儀器由電磁波傳感器，聲波振動傳感器，A/D、D/A單片機數據處理器，LCD波形顯示器及放大器等部分組成。

在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當聲音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓顯示器顯示最終處理結果的故障距離數。并凍結顯示數字，提供穩定觀察。同時，A/D、D/A單片機數據處理器將采集到的電磁波模擬信號和地震波音頻模擬信號處理成數字信號保存在數據緩存區。當數據采集結束，單片機輸出的中斷信號啟動讀取數據程序，由D/A轉換成模擬信號同時顯示在LCD波形顯示器的相應位置。第二次沖擊放電時重復上述過程并刷新上次顯示數據和波形。

由于電磁波傳播速度極快，遠高于地表聲波傳播速度，所以，地震波波形的波頭總是滯后電磁波波形。地震波滯后電磁波距離越大，故障點距聲音探頭越遠。故障距離顯示數越大。在電纜故障點的正上方，地震波波形的波頭滯后電磁波波形的波頭的距離最小。故障距離顯示數最小。這樣就能夠精確判斷故障點的位置。

音頻放大器可放大聲音振動傳感器拾取的微弱地震波信號，由擴音器監聽其大小，配合顯示屏波形進行精確定點。

如果故障點距聲音探頭太遠，地震波太弱或沒有，擴音器也聽不到地震波聲音。

四、儀器操作使用方法：

定點：在沖擊高壓發生器對故障電纜進行高壓沖擊時 (沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電)，將聲音震動傳感器探頭放置在電纜路徑 (或故障電纜本體) 上方，接通電源。一方面通過擴音器監聽地震波，另一方面觀察LCD顯示屏。在未聽到地震波時 (測聽點距故障點太遠)，每沖擊放電一次，電波標志閃動一次。在電纜上方沿電纜路徑不斷移動傳感探頭，直至聽到故障點的地震波聲音（此時表明距故障點已經不遠）。當聽到的地震波聲音足夠強時，距離顯示屏將顯示故障距離數。前后移動探頭，找到數顯值最小處，此處即為故障精確位置。且此數顯值也是電纜的大致埋設深度值（此時擴音器中聲音應是最大，而且每次聽到的聲音均與數顯波形的刷新顯示同步）。

注：在測聽地震波聲音時，可以隨時調節面板上的“音量”旋鈕。

五、注意事項：

1.在有條件的情況下，先用電纜故障測試儀粗測出電纜故障距離，再精確測定電纜埋設路徑，然后再用此儀器實施定點。按此順序?qū)⒋_保快速準確故障定位。千萬不要在路徑不清楚情況下實施定點。

2.在沒有電纜故障測試儀粗測故障距離的情況下，如果要對短電纜的故障定位，應先精確測定路徑后再實施定點。

3.探頭及主機屬精密儀器，不可跌落和碰撞。

4.儀器在使用前要進行電量測試，如果電池<7V，及時更換電池。

5.不要輕易拆卸探頭及儀器，以防人為損壞。
