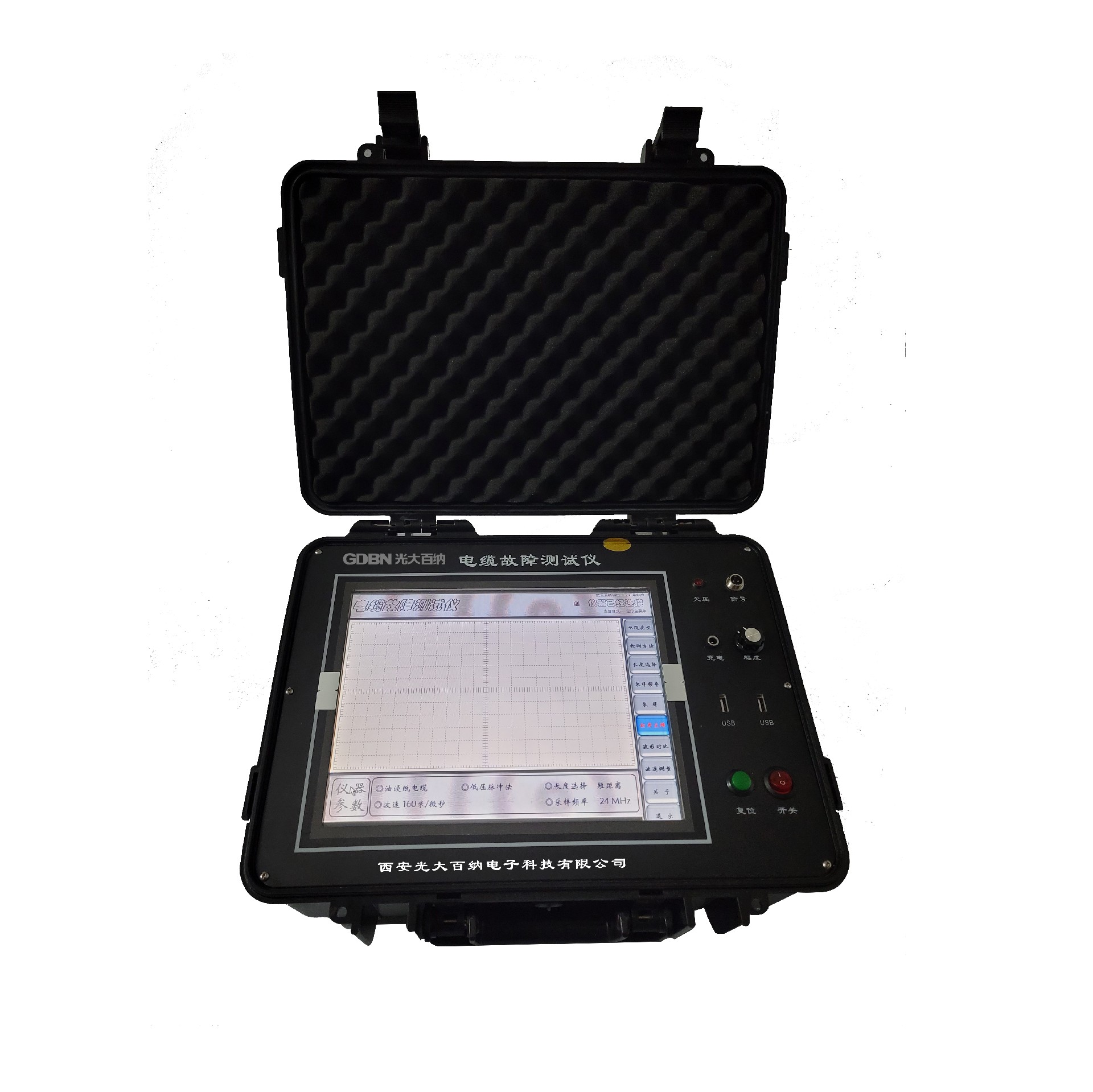

GDBN-C3000智能電纜故障測試儀

一、智能電纜故障測試儀功能特點：

1．電纜故障測試儀可以測試35KV及以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。

2．電纜故障測試儀以windows系統為平臺采用目前國內功耗小、體積小、重量輕，性能穩定的嵌入式工業級工控機作為數據處理核心部件，確保了整機性能的可靠性與穩定性。

3．采用12.1寸高亮度大液晶觸摸屏作為顯示終端，可以在戶外陽光直射的條件下清楚觀察測試分析波形。具有強大的數據處理能力和方便用戶操作的全中文菜單以及熒屏觸摸按鍵操作功能。按鍵定義簡單明了，測量方法簡單快速。

4．檢測故障成功率、測試精度及測試方便程度優于國內同類檢測設備。

5．全局波形和局部波形同步顯示，便于整體分析和細節調整。

6．具有波形儲存功能，可以儲存海量（32G）的現場測試波形，供隨時調用觀察和同屏比較。

7．支持無線通信終端，使用專用軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作（選配）。

8．本測試儀采用高檔鋁合金機箱結構，美觀、防潮、堅固、耐用、便攜。

9．具有極安全的高壓隔離保護措施，確保人身和設備安全。測試儀器在35KV沖擊高壓環境中不會損壞。

10．具有標準USB接口,可方便用戶外接鼠標及使用U盤進行波形數據的導入/導出以及數據輸出打印。

11．操作簡單，可靠性高。

12．配合我公司生產的任意一款定位儀可實現無測試盲區。

13．機器內置大容量鋰電池供電：充滿電后連續工作時間不小于6小時(隨著電池的老化，連續使用時間會相應縮短)，可在無電源環境測試電纜的開路及低阻短路故障。

 二、智能電纜故障測試儀技術參數：

1．測試方式：低壓脈沖、高壓閃絡法（脈沖電流法）、速度測量法。

①　低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。

②　脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。

2．測試距離:低壓脈沖法時，最大測試距離40Km;高壓閃絡時，最大測試距離20Km。

3．參數測試精度：負載阻抗在50R時小于250V

4．脈沖寬度：0.2us,2us,4us

5．測試電纜長度設有：
　　　　　　　　　 　短距離（＜1Km ）；　中距離（＜3Km）；
　　　　　　　　　 　長距離（＞3 Km）；　測試脈沖幅度：約400VP-P。

6．采樣頻率：48MHz, 24MHz, 12MHz,6MHz

數據采樣速率：200MHz

7．系統測試誤差：主機測試結果配合數顯同步定位測量，系統誤差為0

8．讀數分辨率：1m

9．采樣方式：電流取樣法

10．工作條件：溫度-10~+45℃，相對溫度90%

大氣壓力750±30mmHg

11．測試系統預置了常用電纜介質的電波傳播速度：

①　油浸紙、不滴油（160m/us)

②　交聯聚乙烯（172m/us)

③　聚氯乙烯（184m/us)

④　其它電纜的電波傳播速度的設置（自選介質）。對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度，然后以此電波傳播速度設置在儀器中就能保證其測試精度。

12．外形尺寸：長400mm*寬320mm*高170mm

13．重    量：9Kg
