多種情況的電纜路徑探測

1.電纜埋設深度的探測

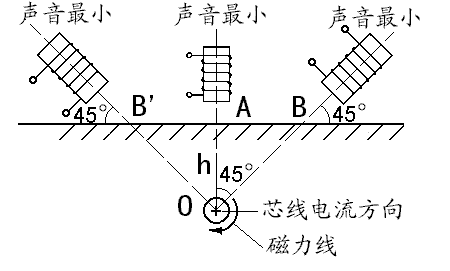

圖6.8   電纜埋設深度的探測

如圖6.8所示，在電纜的導體與地之間通入音頻電流信號。使電感線圈的磁棒垂直于地面，并放在被測電纜的正上方，找出耳機中聲響最小（音谷）時線圈所處的位置，記下其所對應的地面位置A；然后，將線圈磁棒傾斜，使之與地面成45°角（垂直于電纜的走向）并沿電纜向左或向右移動，找到音谷點B和B’，在這兩個位置上，線圈的軸線與磁力線垂直，穿過線圈的磁力線最少，耳機中聽到的聲音最小。兩個音谷點B或B’與電纜所在點O之間的連線BO和B，O與直線AO之間的夾角為450，三角形AOB和AOB’為等腰三角形，AB=AB’=AO。因此，電纜正上方音谷點A與另外兩個音谷點B或B’之間的距離即等于電纜的埋設深度。

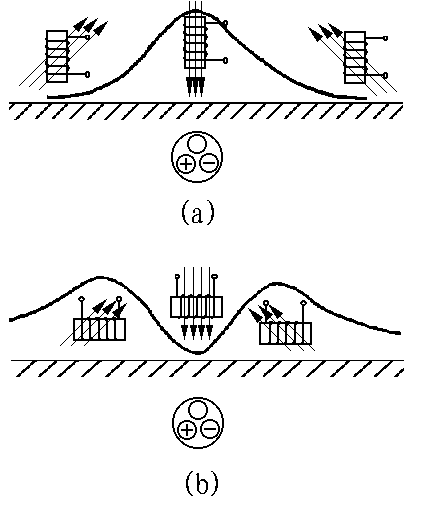

（a）探頭豎放：音峰法   （b）探頭橫放：音谷法

圖6.9  導體與地面平行時的路徑探測

2. 相相連接時電纜路徑的探測

如圖6.9所示，相相連接時電纜路徑探測的原理與相地連接時是類似的。由于電纜導體的扭絞，地面上磁場的分布沿電纜的路徑是變化的，音峰法與音谷法的應用有所區別。當兩個通電導體所在的平面與地面垂直時，磁場的分布規律與相地連接時是一致的，以上介紹的音谷法和音峰法同樣適用。在兩個導體所在的平面與地面平行時，其地面上磁場分布規律如圖6.5所示，由于磁力線在電纜的正上方進入地面，造成音峰及音谷的出現與相地連接時情況相反。在線圈與地面垂直放置時，在電纜正上方穿過線圈的磁力線最多，聽到的音響最大，出現音峰；而在在線圈與地面平行放置時，在電纜正上方穿過線圈的磁力線最少，聽到的音響最小，出現音谷。

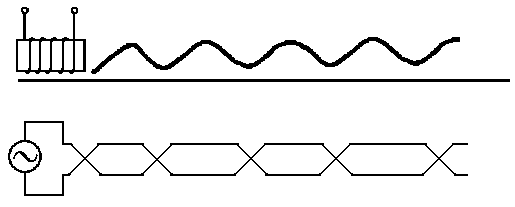

圖6.10  音響隨電纜扭距變化曲線

相相連接時，當在電纜的正上方把線圈與地面平行或垂直放置并沿電纜的路徑移動時，監聽到的音響是隨電纜的扭距變化的（圖6.10）。在應用音峰法或音谷法時應注意。由于電纜的兩相導體靠的很近，以及外皮對電磁場的屏蔽作用，相相連接時，地面上磁場強度小，線圈接收到的信號較弱，抗外界干擾的能力差。

相相連接時地面的磁場變化比相地連接時來得快。當把線圈與地面垂直放置，沿與電纜徑向垂直的方向移動探頭時，聽到的音響變化比較明顯。在外界干擾較小的情況下，可以使用相相連接方式。
